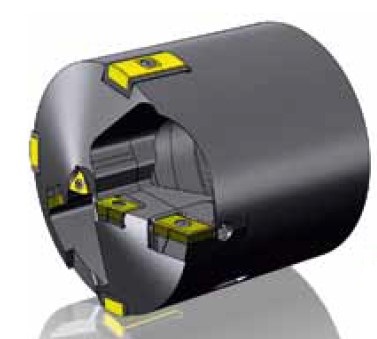

Тип 1456 - 4 пластины

Тип 1456 - 4 пластины

/

Отправить заявку

Описание

Диапазон диаметров: Ø99,00 - 161,99

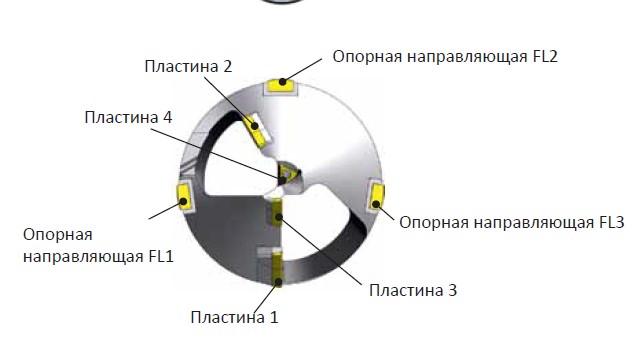

Диаметр	Штанга BTA/STS	Пластина 1	Картридж	Винт 1	Пластина 2	Подкладная рифленая пластина	Винт 2	Пластина A2	Подкладная рифленая пластина	Винт 3	Центральная пластина Z	Винт 4	Опорные направляющие FL 1 и 2	Винт 5 и 6	Опорная направляющая FL 3	Винт 7
Ø 99,00- Ø 101,99	94	A3a	A3a 019.1749.Z	M5x9,5 T15 014.4779.V	A3a	A3a 019.2236.G		A2a	A2 019.2210.E	M4x12,5 T15 010.8172.R			FL 14 R 30	M6x12 T20 008.1068.E	FL 14 R 30	M6x12 T20 008.1068.
Ø 102,00- Ø 110,99	94				A3a	A3a 019.2236.G		A2a	A2 019.2210.E	M4x12,5 T15 010.8172.R			FL 14 R 30	M6x12 T20 008.1068.E	FL 14 R 30	M6x12 T20 008.1068.
Ø 111,00- Ø 117,99	106						M5x16 T20 008.5807.U	A3a	A3 019.2236.G		Z2	M3,5x12 T15 010.8779.A	FL 18 R 40	M6x16 T20 010.7708.F	FL 18 R 40	M6x16 T20 010.7708.F
Ø 118,00- Ø 122,99	106	A4a	A4a 019.2270.S	M5x12 T15 008.1067.G	A4a	A4a 019.2237.H
Ø 123,00- Ø 125,99	118	A4a	A4a 019.2270.S	M5x12 T15 008.1067.G	A4a	A4a 019.2237.H
Ø 126,00- Ø 134,99	118							A4a	A4 019.2237.H
Ø 135,00- Ø 143,99	130							A4a	A4 019.2237.H
Ø 144,00- Ø 148,99	130	A5a	A5a 019.2251.X	M6x12 T20 008.1068.E	A5a	A5a 019.2246.S	M6x16 T20 010.7708.F						FL 18 R 65	Shoe for FL 18 015.2246.N	FL 18 R 65	Shoe for FL 18 015.2246.N
Ø 149,00- Ø 153,99	142	A5a	A5a 019.2251.X	M6x12 T20 008.1068.E	A5a	A5a 019.2246.S	M6x16 T20 010.7708.F
Ø 154,00- Ø 161,99	142							A5a	A5 019.2246.S	M6x16 T20 010.7708.F
