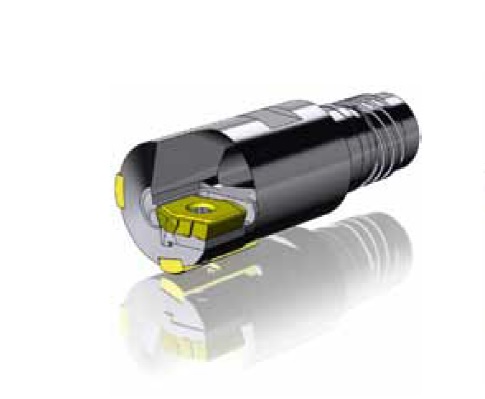

Тип 1460 - 1 пластина

Отправить заявку

Описание

Диапазон диаметров: Ø18,00 - 36,99 - BTA

Диаметр	Штанга BTA	Пластина	Винт	Опорные направляющие FL 1 и 2	Винт 2 и 3
Ø 18,00 - Ø 19,99	16,5	A 1-V	M3x5,1 T9 014.4771.N	FL 6 R 7	M3x5,1 T9 014.4771.N
Ø 20,00 - Ø 21,99	18	A 2-V	M3x5,8 T9 014.4772.L	FL 6	M3x5,1 T9 014.4771.N
Ø 22,00 - Ø 23,99	20		M3x7,2 T9 008.1065.L	R 9	M3x7,2 T9 008.1065.L
Ø 24,00 - Ø 25,50	22		M4x6,6 T15 014.4775.E	FL 8 R 10	M3x5,8 T9 014.4772.L
Ø 25,51 - Ø26,99	22	A 3-V	M4x8,2 T15		M3x7,2 T9 008.1065.L
Ø 27,00 - Ø 29,99	24	A 3-V	M4x8,2 T15
Ø 30,00 - Ø 31,99	26
Ø 32,00 - Ø 33,99	28	A 4-V	M4x10 T15 010.7499.M	FL 8 R 15
Ø 34,00 - Ø 36,99	30	A 4-V	M4x10 T15 010.7499.M	FL 8 R 15

Пластины, размеры от A1-V до A4-V

Пластины	Стружколом	P25 TiN	P40 TiN	K20 TiN
A 1-V	SP1 - 1,2x0,45 SP2 - 1,5x0,45	018.2411.V 018.2416.A	018.2412.W 018.2417.B	018.2413.X 018.2418.C
A 2-V	SP1 - 1,4x0,45 SP2 - 1,7x0,45	018.2421.F 018.2426.L	018.2422.G 018.2427.M	018.2423.H 018.2428.N
A 3-V	SP1 - 1,6x0,5 SP2 - 2,0x0,5	018.2426.L 018.2436.W	018.2432.S 018.2437.X	018.2433.T 018.2438.Y
A 4-V	SP1 - 1,8x0,6 SP2 - 2,1x0,6	018.2441.B 018.2446.G	018.2442.C 018.2447.H	018.2443.D 018.2448.K

SP 1 применятся при обработке нелегированных сталей (С > 0,2), а также при обработке легированных, закаленных, инструментальных, нержавеющих и коррозионно-устойчивых сталей;
SP 2 применяется при обработке нелегированных сталей (С > 0,2), а также при обработке сталей с большой длиной снимаемой стружки. Дополнительные типы стружколомов и покрытий по запросу.
