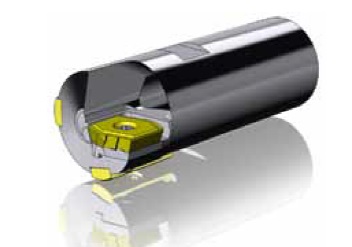

Тип 1461 - 1 пластина

Диаметр	Штанга STS	Пластина	Винт	Опорные направляющие FL 1 и 2	Винт 2 и 3
Ø 18,00 - Ø 18,99	16	A 1-V	M3x5,1 T9 014.4771.N	FL 6 R 7	M3x5,1 T9 014.4771.N
Ø 19,00 - Ø 19,99	17	A 1-V	M3x5,1 T9 014.4771.N	FL 6 R 7
Ø 20,00 - Ø 21,80	18	A 2-V	M3x5,8 T9 014.4772.L	FL 6
Ø 21,81 - Ø 23,99	20		M3x7,2 T9 008.1065.L	R 9	M3x7,2 T9 008.1065.L
Ø 24,00 - Ø 25,50	22		M4x6,6 T15 014.4775.E		M3x5,8 T9 014.4772.L
Ø 25,50 - Ø26,49		A 3-V	M4x8,2 T15 008.1066.J	FL 8 R 10	M3x7,2 T9 008.1065.L
Ø 26,50 - Ø 28,70	24
Ø 28,71 - Ø 29,99	26
Ø 28,71 - Ø 29,99	26	A 4-V	M4x10 T15 010.7499.M
Ø 31,00 - Ø 31,99	28
Ø 32,00 - Ø33,30	28
Ø 33,31 - Ø 36,99	30			FL 8 R 15

Направляющие FL6-FL10

Направляющая	Радиус	P20 TiN	K20 TiN
FL 6	7	014.4755.L	018.8436.X
FL 6	9	014.4756.J
FL 8	10	014.4757.G	018.7800.K
FL 8	15	016.9217.B
FL 10	20	016.9223.G	016.9221.L
